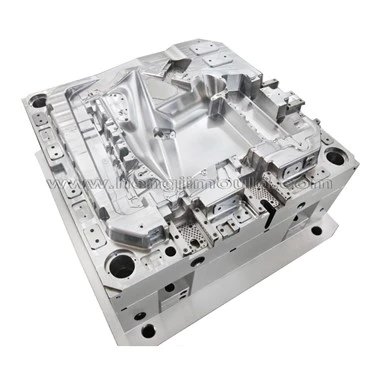

Ukse trimmi plastikvorm
Kuna uste sisustuse servas ja lehtmetalli paarituspiirkonnas ei saa väravate ja ejektoriplokkide põhjustatud punnid olla, on oluline valida korralik väravasüsteem.
Omavärava sisselõige
Miks me valime selle tehnoloogia? Kontrollige allolevaid illustratsioone, et analüüsida, et erinevad väravatüübid ja nende tagajärjed võivad tõstuki alamvärava ja sarvvärava kasutamisel põhjustada defekte, mis ohustavad ukseliistude sobitamist lehtmetalliga.
|
|
|
|
|
Ejektori alamvärav |
Sektsioonivaade |
Defekt pärast värava lõikamist |
|
|
|
|
|
Sarve alavärav |
Sektsioonivaade |
Defekt pärast värava lõiku |
|
|
|
|
|
Vormisisese lõikamise värav |
Sektsioonivaade |
Gate'i puudust puudub |
Ukset trimmi plastvormi jaoks on vormisisese lõikevärava meetodi kasutamiseks mitmeid eeliseid
1/ Tööjõukulude säästmine
2/ Vormi tsükli aja vähendamine
3
4/ Tööjõu mõju vähendamine toote kvaliteedile
5/ Salvesta tööriista hoolduskulud
Kuidas valida valuvormi terast
Nagu me teame, on vorm omamoodi kohandatud toode ja vormiterase jaoks on erinevaid sorte, mille hulgast peame valima õige. Peame arvestama mitme teguriga, nt valuvormi terase omadus, vormi suurus, vormi pinnaviimistlus, toote materjal, tootmismaht, tootmiskiirus jne.
Siin tutvustame tavalisi plastvormi teraseid:
P20: tavaliste plastosade jaoks (738 \ 718 \ 838)
P21: osade jaoks, millel on kõrge mõõtme stabiilsus (NAK80)
420: peegelviimistluse või happekindla vormi jaoks või kõva vormi valmistamiseks (S136\STAR(A)\2083)
H13: kõva hallitus pikaajaliseks tootmiseks (2344 \ 8407)
P20HH:
Keemiline koostis on nagu alljärgnevas tabelis
|
C |
Si |
Kr |
Mn |
Mo |
Ni |
|
0.33 |
0.3 |
1.85 |
0.9 |
0.5 |
0.6 |
Kõvadus HB330 ~ HB370 hea poolavajaduse ja kulumiskindlusega;
VAD Sulamine töötles terase suure puhtuse valmistamiseks;
Veega jahutatud kustutamine, mis on töödeldud, et tagada kõrgem karedusvahemik ja parem metalliline korraldus.
718H:
Keemiline koostis on nagu alljärgnevas tabelis
|
C |
Si |
Kr |
Mn |
Mo |
Ni |
|
0.38 |
1.0 |
2.0 |
1.4 |
0.2 |
1.0 |
Vaakumsulatustöödeldud, et muuta see väga puhtaks;
100% ultrahelituvastus, mis on tehtud enne tehasest;
Suurepärane poola funktsioon ja tekstuuri söövitusfunktsioon;
Hea sitkus peamiselt keerukate vormide valmistamiseks, kuid mitte happekindel.
Nak80:
Keemiline koostisosa on nagu järgnev laud
|
C |
Si |
Mn |
Mo |
Ni |
|
0.15 |
0.3 |
1.5 |
0.3 |
3.0 |
Ni-Cu-AL vananev karastav teras, eelnevalt 350HB ~ 400HB;
Isegi kõvadus pinnal ja keskel, mis sobib suurepäraselt töötlemiseks;
Lihtne poleerida pärast EDM-i selle ühtlase pinna kõvaduse ja madala valge kihi kõvaduse tõttu:
Seda tüüpi terast kasutatakse tavaliselt enamiku autode plastosade vormide valmistamiseks, samas kui P20HH ja 718H on need, mida me kasutame eelisjärjekorras ukseviimistluse plastikvormide jaoks.
